Control de Velocidad para Motores Trifásicos





2   3   4




Descripción

Tablero de control para motor trifásico de 3x220.

Este tablero está preparado para variar la velocidad de un motor
trifásico, siendo alimentado por una linea de 220 VCA monofasica.
Posee dos modos de uso, uno manual y otro automático. En ambos casos,
es controlado por una placa microprocesada que actúa de intermediaria
permitiendo mas flexibilidad en las aplicaciones que usando un variador solo.
La mayoría de las funciones se visualizan en un display LCD de gran tamaño.
Este modelo de tablero posee:
*Dos entradas para microswitchs de fin de carrera
*Dos salidas para activar solenoides (24VCA o 220VCA a pedido)
*Una salida auxiliar (por ejemplo para un buzzer - no incluido-)
*Una entrada para emergencia externa

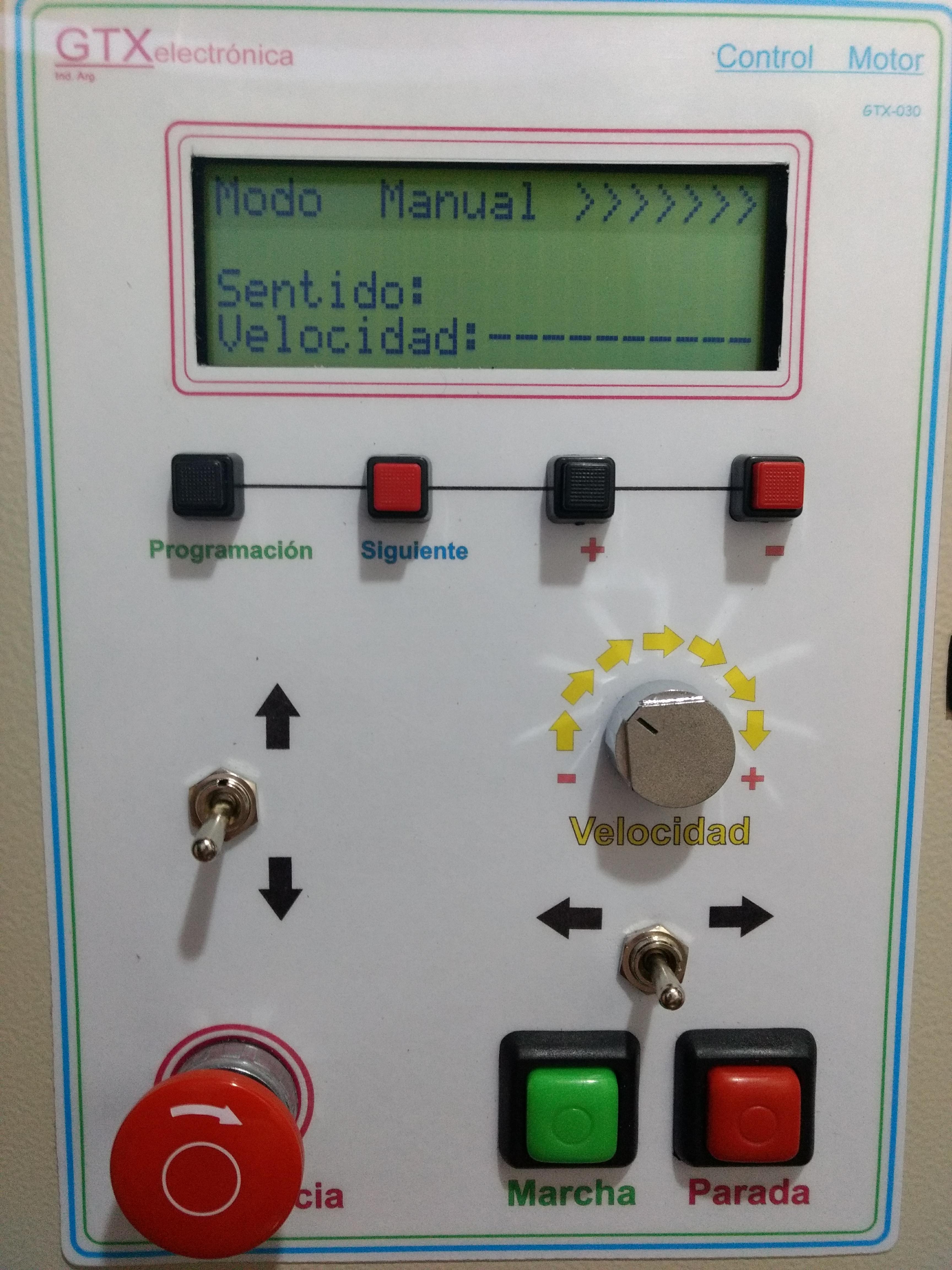

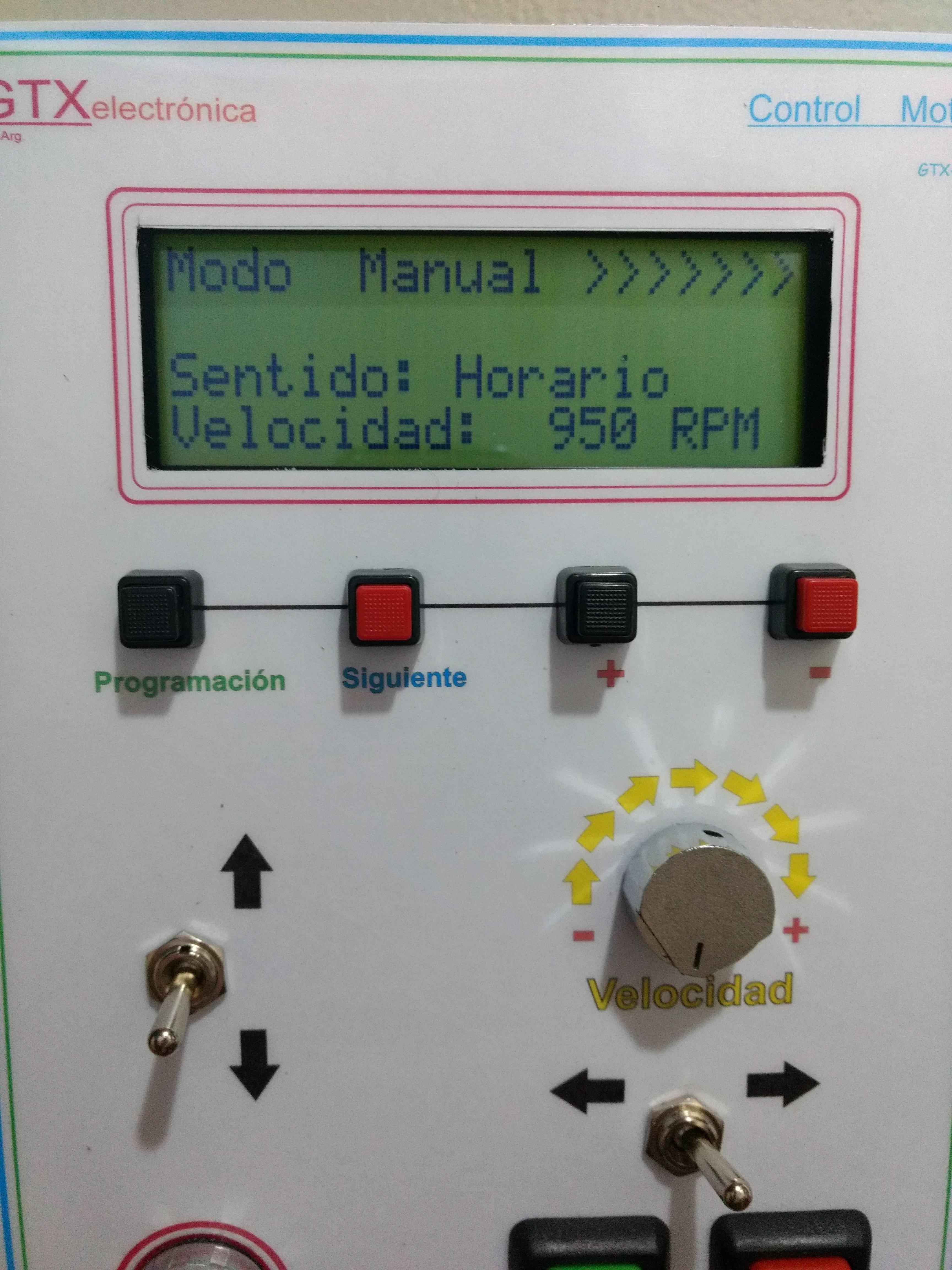

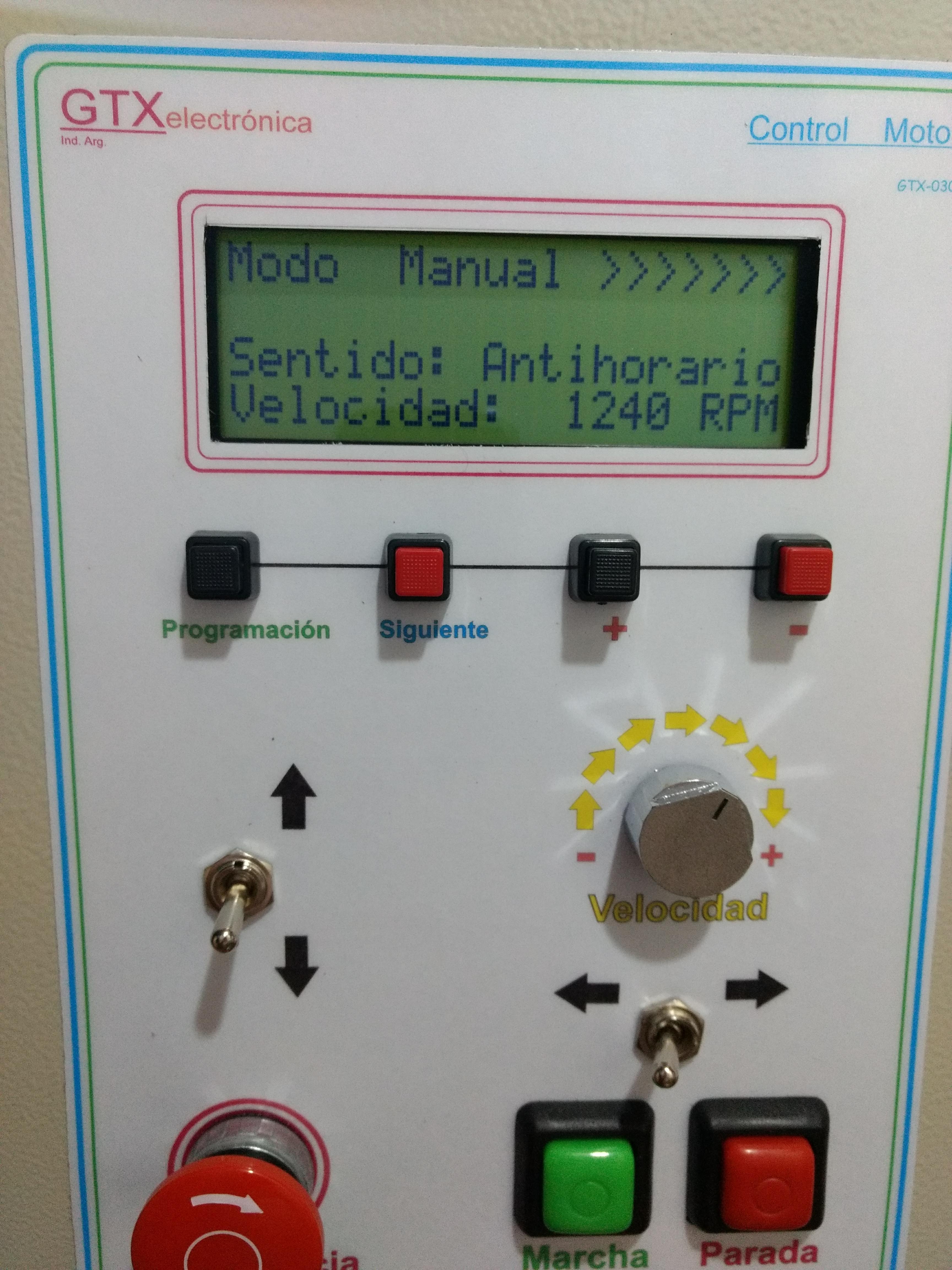

En modo manual, se comanda el motor a la velocidad deseada activandolo con marcha
en el sentido correspondiente y deteniéndolo con parada.

En el modo automático, se programa en el sentido y la velocidad en que el motor inicia
su movimiento y luego las combinaciones de velocidad y reacciones que el motor tendrá
al activar los fines de carrera, pudiendo controlar, por ejemplo, tiempos de reposo.

Un ciclo de movimiento en modo automático sería:
- Arranca el motor en sentido horario a 500 RPM
- Al llegar al fin de carrera 1 se detiene y espera 5 segundos
- Arranca el motor en sentido anti horario a 1400 RPM
- Enciende la salida de válvula 1
- Al llegar al fin de carrera 2 se detiene, apaga la válvula 1 y enciende la 2
- Espera 10 segundos, apaga válvula 2 y queda a la espera de la siguiente marcha

Este es un ciclo a modo de ejemplo. Las secuencias de sentidos de giro o habilitaciones
de elementos externos son programados en el momento de la fabricación, pudiéndose
variar luego en cualquier momento los parámetros de retardos y velocidades.

Este control es el base según la descripción y es posible hacerle modificaciones a
pedido dentro de ciertos limites.
